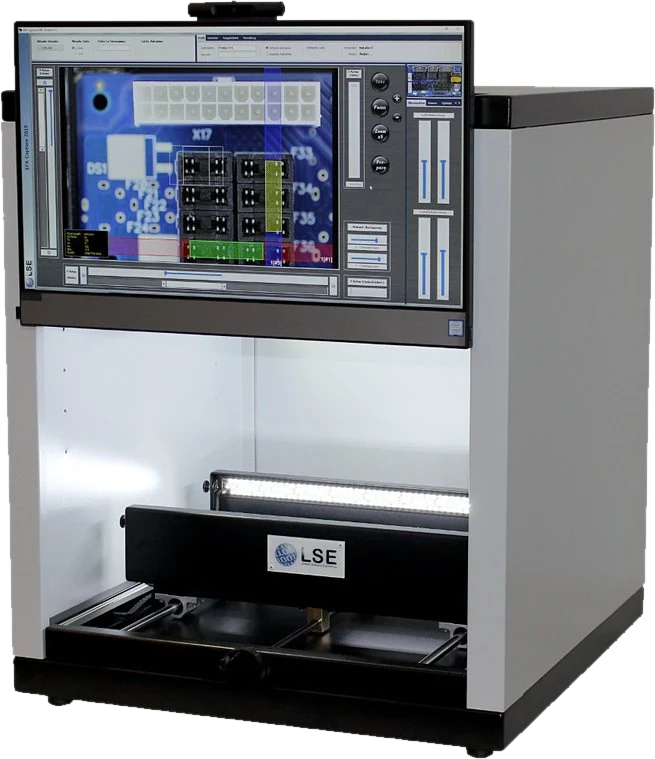

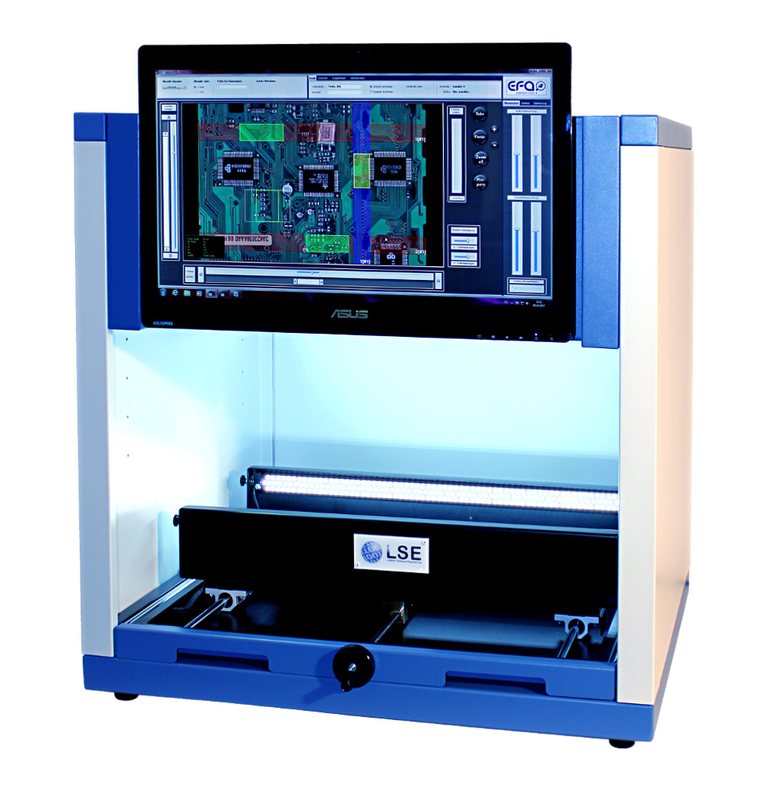

Die mikroskopische Gesamtaufnahme der ganzen Leiterplatte mit bis zu 5.000 dpi – mit dem Desktop-Gerät am Arbeitsplatz oder dem Inline-Gerät direkt in der Linie. Jede Aufnahme geht ohne Umweg an EFA SmartSuite.

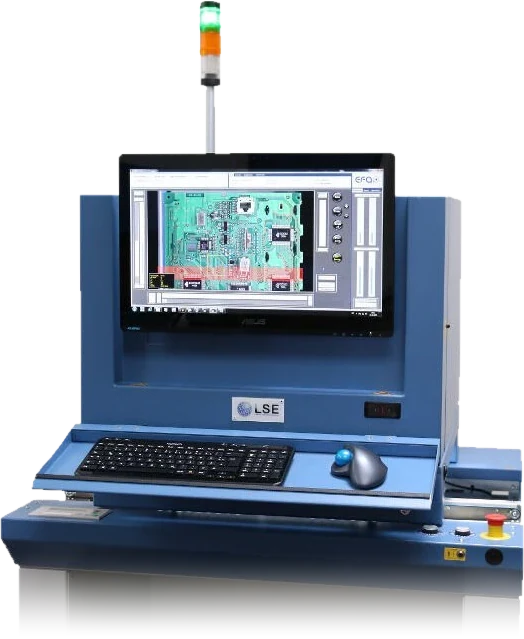

Inlinein der Linie – automatisch per Barcode gestartet
bis 5.000 dpidie ganze Leiterplatte, mikroskopisch genau
Warum eine Gesamtaufnahme ..
3 Gründe, warum der Blick durchs Mikroskop heute nicht mehr reicht.
Immer kleinere Bauteile
Neue Bauformen werden immer kleiner, die Leiterplatten immer dichter bestückt – die Prüfung braucht eine mikroskopische Auflösung.
Das Mikroskop zeigt nur einen Ausschnitt
Wer durchs Okular schaut, sieht nur einen kleinen Bereich – und muss jedes Bauteil auf der Leiterplatte und im Bestückdruck erst suchen.
Kein direkter Vergleich
Unter dem Mikroskop wird jedes Bauteil einzeln geprüft. Die Gesamtaufnahme zeigt alle Bauteile einer Gruppe, etwa einer Sachnummer, nebeneinander – Abweichungen fallen im direkten Vergleich sofort auf, die Prüfung wird schneller und sicherer.
Erstellt auf der SMT 2019

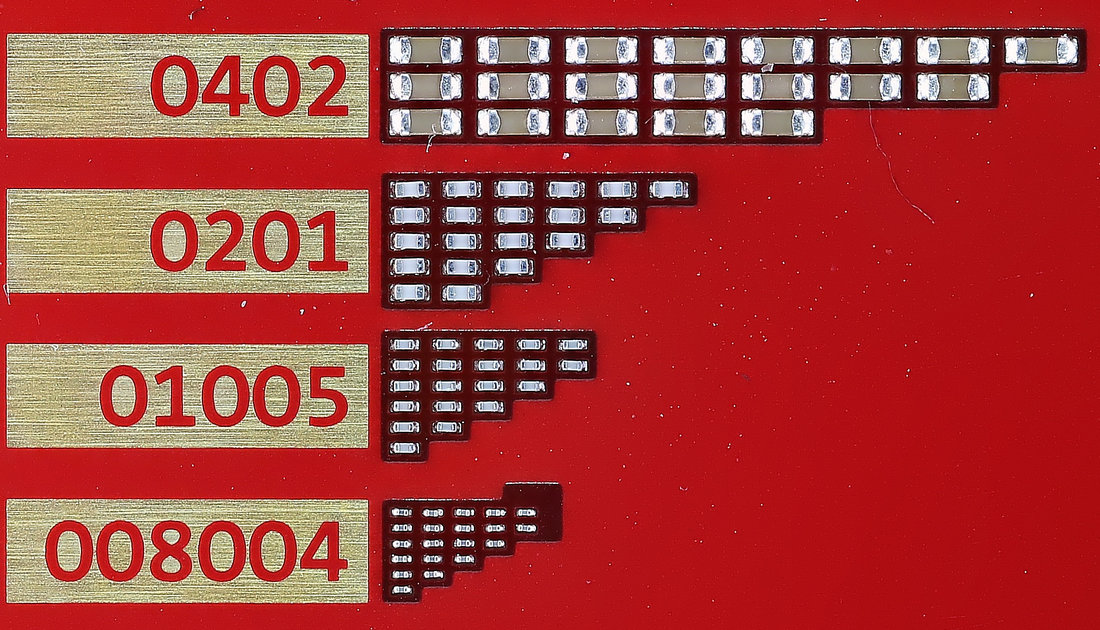

Ausschnitt aus einer mikroskopischen Gesamtaufnahme – mit Bauformen bis hinunter zu 008004 – zum Vergrößern anklicken (erstellt auf der SMT 2019).
Werden die Bauteile kleiner, tauschen Sie Objektiv oder Kamera einfach selbst – das Gerät bleibt. Das schont Ressourcen, vermeidet Elektroschrott und entlastet Ihr Budget. So funktioniert’s
So entsteht die Aufnahme ..
Das Software-Duo EFA Capture und EFA Stitch macht aus vielen Einzelbildern eine Gesamtaufnahme – ohne sichtbare Übergänge.
1
Einzelbilder aufnehmen
EFA Capture
Das Aufnahmeprofil sorgt bei jeder Leiterplatte für gleiche Bilder.
2
Zusammensetzen
EFA Stitch
Die Gesamtaufnahme steht direkt nach dem Aufnehmen bereit – ohne sichtbare Übergänge.
3
Prüfen
EFA SmartSuite
Die Aufnahme geht direkt an EFA SmartSuite: Bestückplan darüber, gleiche Bauteile gemeinsam bewerten.
Ein Aufnahmeprofil je Leiterplattentyp – reproduzierbare Bilder
Einrichter legen Profile mit Live-Bild an, Bediener laden und starten nur
Auflicht und Dunkelfeld fein abgestimmt – auch gelaserte Beschriftungen werden sichtbar
HDR-Aufnahmen mit deutlich weniger Schatten
Automatische Abläufe am Desktop-Gerät, etwa erst normal, dann unter UV, dann die Rückseite
Zukunftssicher: Kamera und Objektiv lassen sich tauschen, das Gerät kalibriert sich selbst
Was unsere Kunden sagen ..
Die EFA Inline-Lösung hat uns mit der automatischen Bilderstellung überzeugt. Wir können so Losgrößen von 0 bis 1000 mit EFA Inspection problemlos inspizieren.
Marco SchönefeldGeschäftsführer · proServ electronic
Im Vergleich zu einem System mit Scanner spart man mit dem EFA Gerät Zeit beim Einrichten und Aufnehmen von Bildern.
Daniel HornischerArbeitsvorbereitung · Fercad Elektronik
Unser breites Spektrum an Bauteilen, Bauformen und Baugruppen kann mit dem Kamerasystem in guter Auflösung abgedeckt werden.
Volker LindeGeschäftsführer · IMG Electronic & Power Systems
Ein weiterer Vorteil von EFA ist, dass wir die qualitativ sehr hochwertigen Fotos in SAP abspeichern und somit den Freigabeprozess archivieren und nachvollziehbar machen.
Klaus GassenLeiter Produktion · Katek GmbH
