EFA Picture Desktop

Zwei Baugrößen ..

Beide unterscheiden sich nur in der Breite – Kamera, Beleuchtung und Software sind gleich.

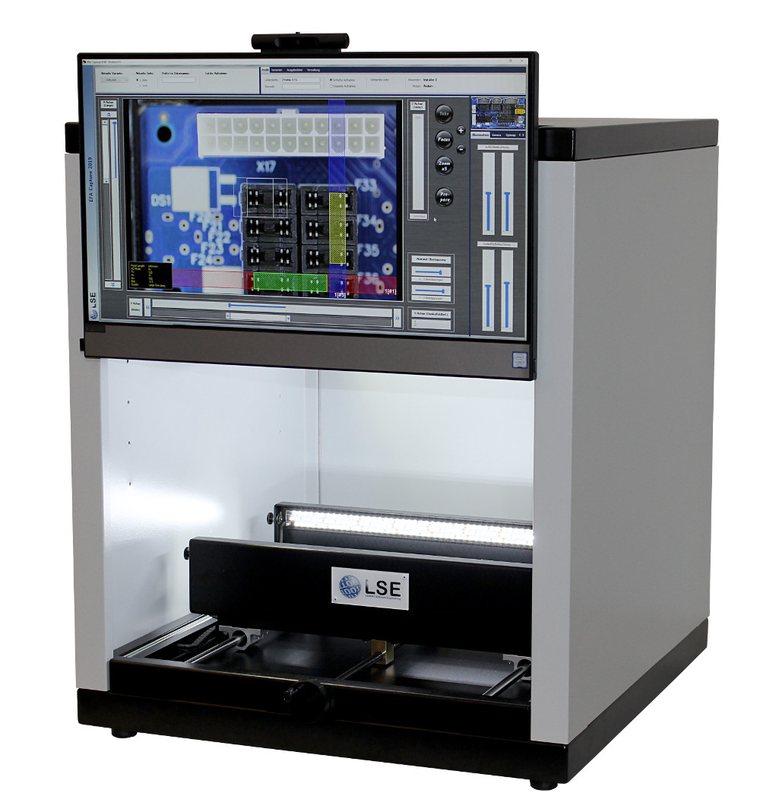

Standard-Ausführung

Für die meisten Leiterplatten

• Leiterplatten bis 470 mm Länge
• Kompakter Aufbau mit herausziehbarer Auflage

Breite Ausführung

100 mm breiter

• Leiterplatten bis 570 mm Länge
• Auch für kürzere Leiterplatten, wenn mit sehr hoher Auflösung aufgenommen wird

Wie lang eine Leiterplatte sein darf, hängt auch von der Auflösung ab: Je höher die Auflösung, desto kleiner das Field of View (FoV) der Kamera.

Einfach einlegen ..

Am Arbeitsplatz legt der Bediener jede Leiterplatte selbst ein – deshalb kommt es auf die Auflage an.

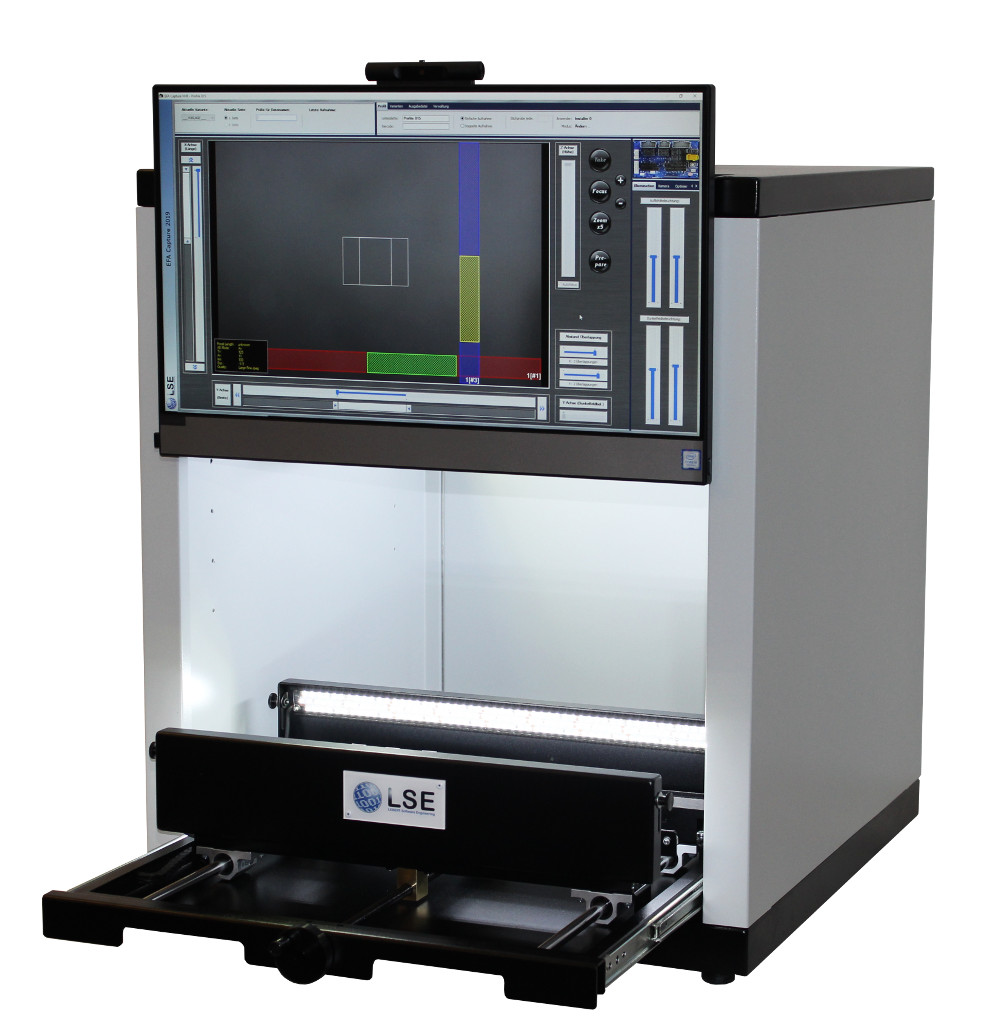

• Ganz herausziehbar: Die Auflage lässt sich vollständig aus dem Gerät ziehen – freier Zugang zum Einlegen, auch in der breiten Ausführung.
• Fein einstellbar: Die Auflage stellen Sie präzise auf die Breite Ihrer Leiterplatte ein.

Hilfreich gerade bei dicht bestückten Rändern und Leiterplatten, die nicht rechteckig sind.

Licht für jede Aufgabe ..

Auflicht sorgt für die Grundhelligkeit – je nach Aufgabe kommen Dunkelfeld, Durchlicht oder UV dazu.

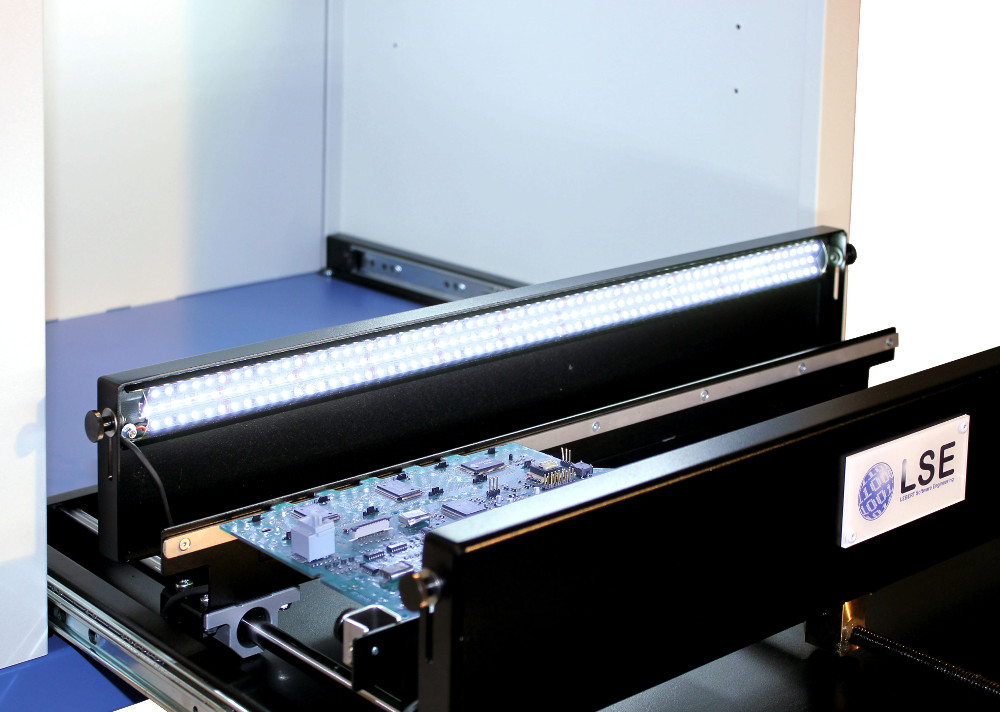

• Dunkelfeld macht Oberflächenstrukturen sichtbar – etwa gelaserte Beschriftungen und abgeschrägte Kanten.

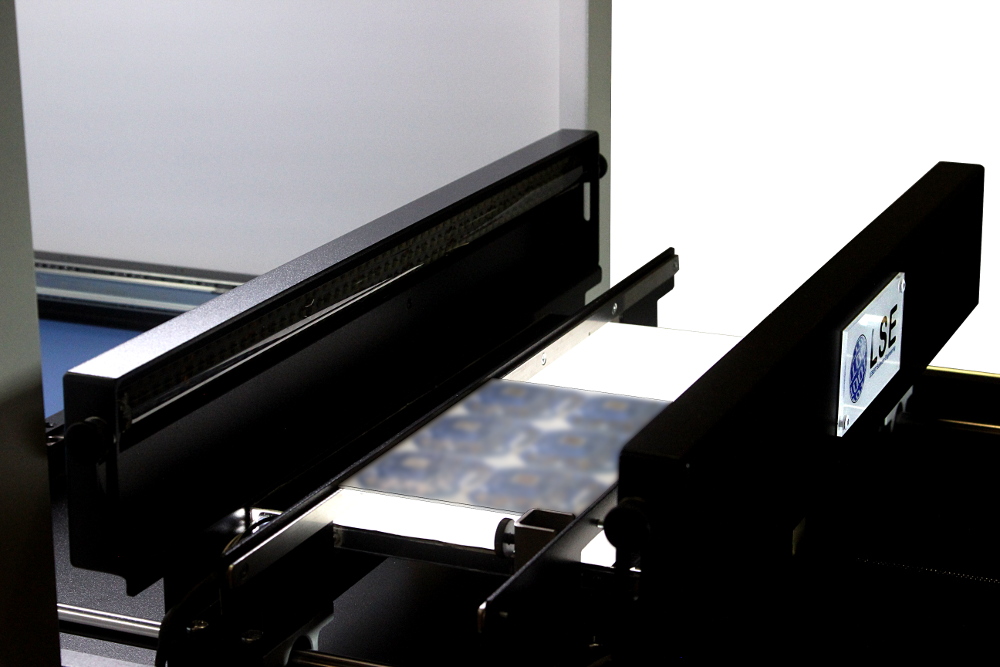

• Durchlicht leuchtet durch das Keramiksubstrat – zur Prüfung gedruckter Leiterbahnen.
• UV-Licht bringt fluoreszierenden Schutzlack zum Leuchten – für die Schutzlack-Kontrolle.

Durchlicht und UV gibt es auf Wunsch. Mehrere Beleuchtungsarten lassen sich in einem Durchgang kombinieren – etwa für Bestückung und Lackierung in einem Arbeitsgang.

Ergonomisch arbeiten ..

Aufnehmen und prüfen am selben Gerät – im Stehen oder im Sitzen.

• Eingebauter Touch-Computer: Aufnahme per Fingertipp
• Die Inspektion mit EFA Inspection läuft direkt am Gerät
• Bildschirm in der Höhe verstellbar – auch für die Bedienung im Stehen
• Auf Wunsch ein zusätzlicher großer Bildschirm: im Sitzen prüfen, während die nächste Leiterplatte aufgenommen wird

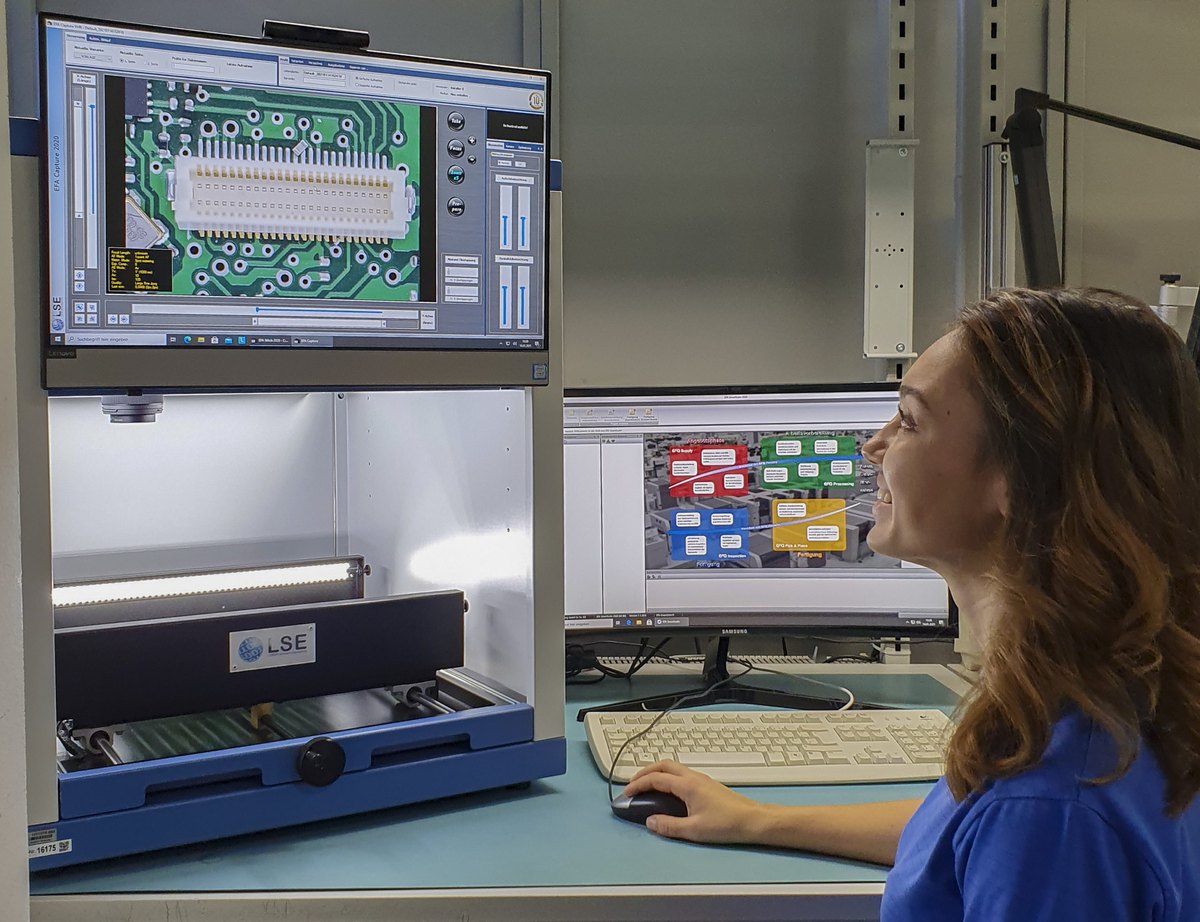

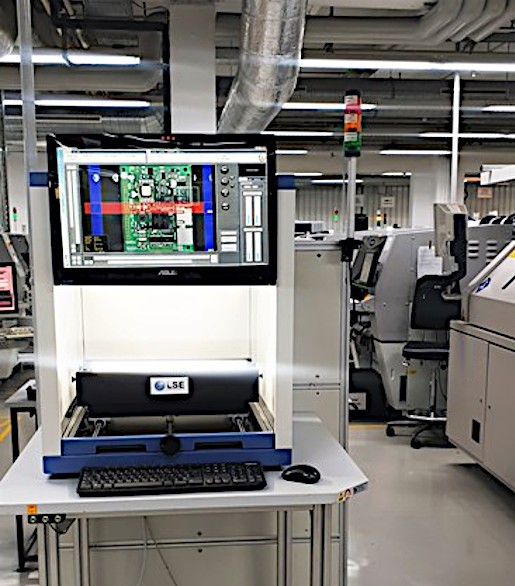

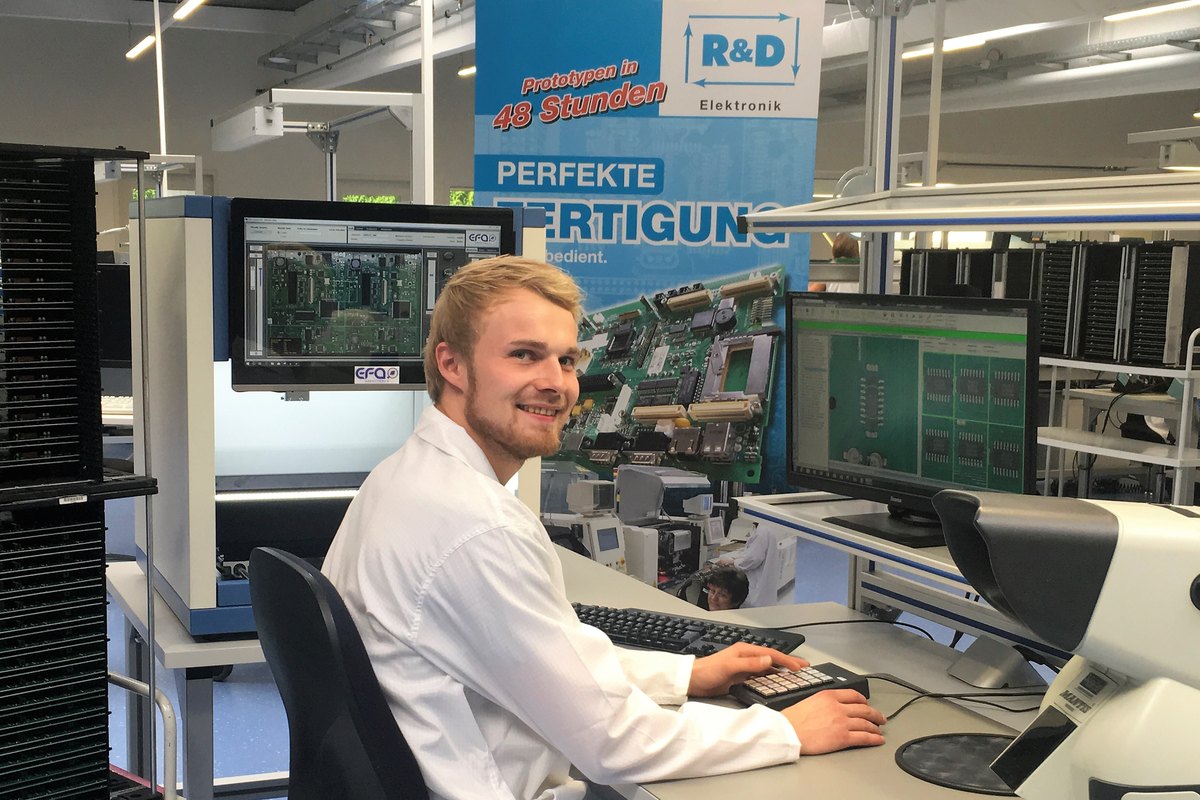

Im Einsatz bei unseren Kunden ..

Realisierte Installationen bei Elektronikfertigern – für Erstmusterprüfung, Prototypen und Linienfreigaben.
