EFA Picture Inline
Das Aufnahmegerät direkt in der Linie
Inspektion vor dem Löten – direkt nach dem Bestücker, bei dem Fehler entstehen können. Die Aufnahme startet automatisch per Barcode, korrigiert wird direkt auf dem Band.
Inspektion vor dem Löten ..
Pre-Reflow AOI für die Momente mit Fehlerpotenzial: Nach Erstmuster und Wiederanlauf entstehen Bestückfehler vor allem dann, wenn am Bestücker eingegriffen wird – etwa beim Rollenwechsel. EFA Picture Inline prüft genau dann, direkt nach dem Bestücker und vor dem Lötofen.
- BestückerBauteile gesetzt, noch nicht verlötet
- EFA Picture InlinePre-Reflow AOI – Fehler direkt am Band korrigieren
- Lötofendanach wird jede Korrektur aufwendig
Fehler so früh wie möglich
Je früher ein falsch bestücktes Bauteil erkannt wird, desto günstiger die Korrektur. Sind die Bauteile erst verlötet – womöglich verdeckt von größeren Bauteilen –, wird die Nacharbeit um ein Vielfaches teurer.
Kein Tragen, kein Verrutschen
Zum Desktop-Gerät muss jede Leiterplatte hin- und wieder zurückgetragen werden – unverlötete Bauteile können schon bei leichtem Anstoßen verrutschen. In der Linie entfällt dieses Handling.
Mit der Linie verbunden
Ist das Prüfergebnis nicht in Ordnung, läuft die Leiterplatte nicht automatisch weiter.
Mit EFA AOI mit KI prüft EFA SmartSuite dabei automatisch Vorhandensein, Ausrichtung, Versatz, Drehung, Beschriftung und Farbringe – in wenigen Minuten eingerichtet, ab Losgröße 1.
So läuft die Prüfung ab ..
Für Erstmuster, Erstanläufe und Stichproben – im Automatik-Modus von EFA Capture.
Barcode lesen
Die Leiterplatte wird am Barcode erkannt – alles Weitere läuft ohne manuelle Auswahl.
Aufnehmen
Die Aufnahme startet automatisch – Ihr Bediener wird gerufen, sobald eine Prüfung ansteht.
Prüfen und freigeben
Nach erfolgreicher Prüfung läuft die Leiterplatte automatisch weiter.
Im Fehlerfall: korrigieren, erneut aufnehmen, freigeben – die Leiterplatte bleibt auf dem Band.

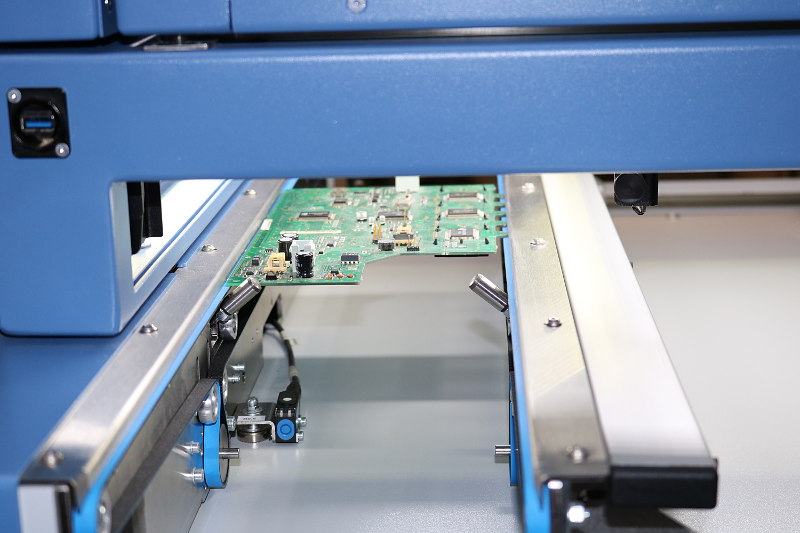

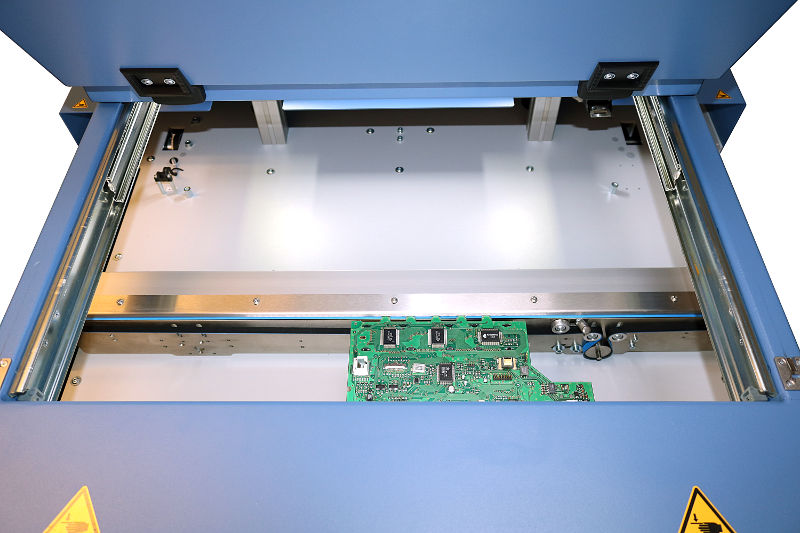

Korrektur direkt auf dem Band ..
Wird die Leiterplatte zur Korrektur vom Band genommen, können sich durch das Handling neue Fehler einschleichen – deshalb bleibt sie, wo sie ist.

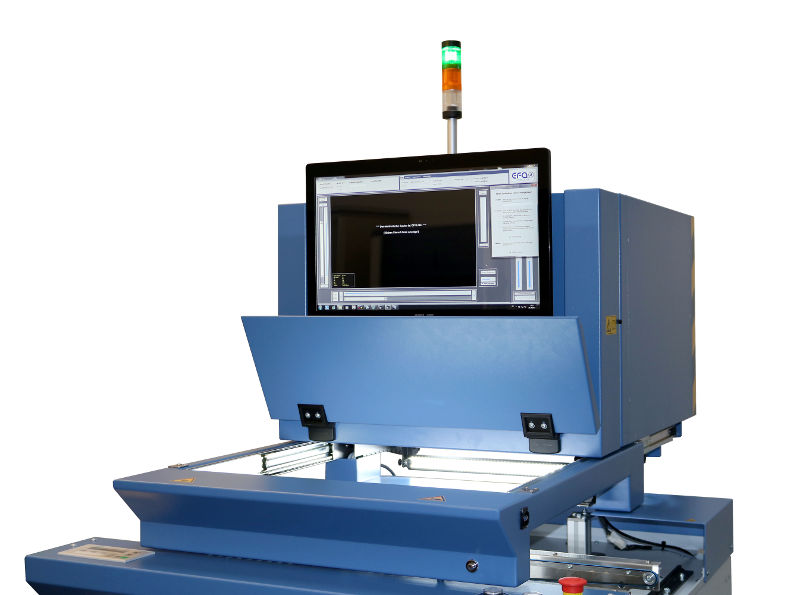

- Ganz zurückschiebbar: Das Gerät lässt sich vollständig zurückschieben – der Bediener erreicht die Leiterplatte ohne Einschränkung.
- Korrigieren und bestätigen: Fehlerhafte Bauteile direkt am Band korrigieren und die Bestückung mit einer erneuten Aufnahme bestätigen.
- Bei vielen Fehlern wird die Leiterplatte alternativ abgewischt und dem Bestücker erneut zugeführt.
Im Einsatz bei unseren Kunden ..

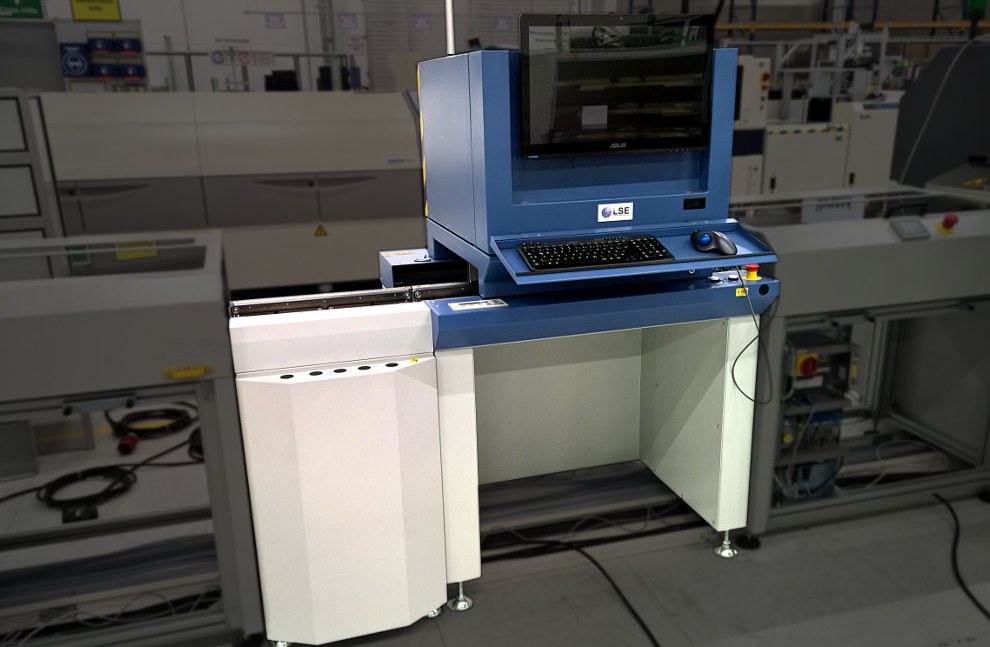

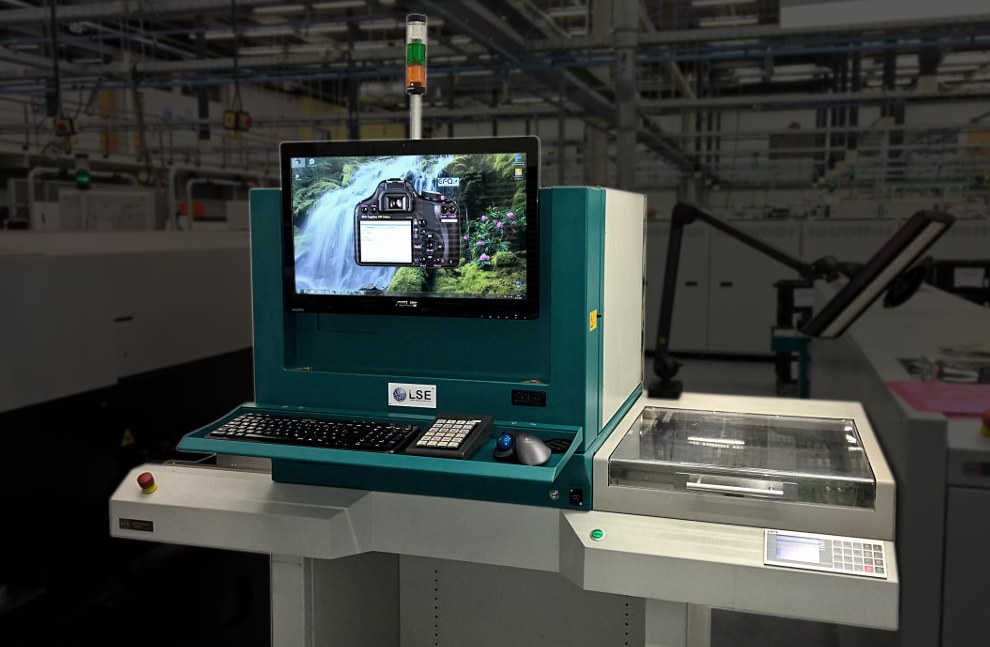

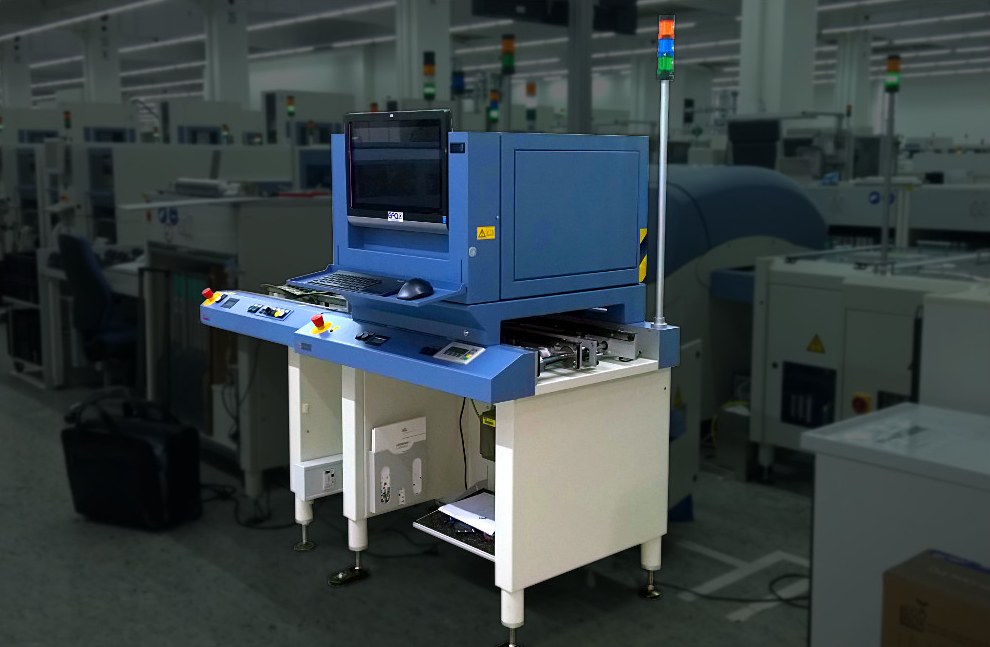

Realisierte Installationen auf Bandsegmenten unterschiedlicher Hersteller – passend für Ihre Linie.
- Auch zum Nachrüsten auf einem vorhandenen Bandsegment – ideal, wenn in der Linie wenig Platz ist

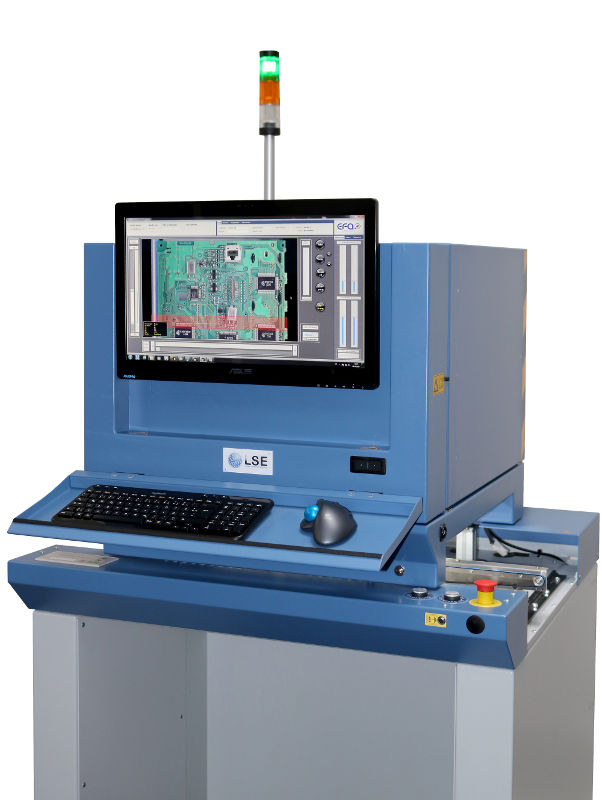

- Multi-Touch-Bildschirm, bequem in der Höhe verstellbar
Was unsere Kunden sagen ..
Die EFA Inline-Lösung hat uns mit der automatischen Bilderstellung überzeugt. Wir können so Losgrößen von 0 bis 1000 mit EFA Inspection problemlos inspizieren.
Da wir vor dem SMD-Löten auf eine Erstkontrolle bestehen, setzen wir das EFA Inspektionssystem nun auch dort gezielt ein, damit Folgefehler im Vorhinein ausgeschlossen werden können. Zusätzlich reduziert diese Art der Kontrolle unsere Standzeiten der Fertigungslinien.
Durch den Einsatz der EFA können wir SMT-Linienfreigaben viel schneller erreichen.
