Mikroskopische Gesamtaufnahme

Das Mikroskop für die gesamte Leiterplatte

Mikroskopische Gesamtaufnahme einer bestückten Leiterplatte

Ein Mikroskop zeigt immer nur einen Ausschnitt. EFA Picture nimmt die ganze Leiterplatte auf – mit bis zu 5.000 dpi, mikroskopisch genau bis zum kleinsten Bauteil.

bis 5.000 dpidie ganze Leiterplatte in einer Aufnahme
ca. 5 µmPunktbreite – feiner als ein Haar
bis 008004auch die kleinsten Bauformen

Mikroskopische Gesamtaufnahmen ..

Der Trend zur Miniaturisierung hält an: Bauteile werden bei gleicher Bauform leistungsfähiger, neue und kleinere Bauformen kommen auf den Markt. 01005 (0,4 × 0,2 mm) und 008004 (0,25 × 0,125 mm) kommen dem Durchmesser eines menschlichen Haares von 0,04 – 0,12 mm immer näher.

Mikroskopische Gesamtaufnahme einer vollständigen Leiterplatte mit vergrößertem Bereich der Bauformen 0201, 01005 und 008004 Erstellt auf der SMT 2019
Die vollständige Leiterplatte in einer Aufnahme – der vergrößerte Bereich zeigt Bauformen bis hinunter zu 008004.

Den Vorteilen – weniger Platz, weniger Gewicht, weniger Rohstoffe – steht für den EMS-Dienstleister eine präzisere und damit aufwendigere Fertigung gegenüber. Ohne optische Hilfsmittel sind visuelle Prüfungen kaum noch möglich.

Nachteile der Mikroskopie ..

Mikroskope haben sich bei Inspektion und Qualitätssicherung bestückter Leiterplatten bewährt. Doch ihr Sichtfeld hängt vom Vergrößerungsfaktor und von der Lage der Leiterplatte ab – zu sehen ist immer nur ein Ausschnitt.

Nur ein Ausschnitt

Bewerten lassen sich nur die Bauteile im aktuellen Field of View (FoV). Alle Bauteile mit identischen Eigenschaften auf einen Blick zu sehen, ist nicht möglich.

Augmented Reality nur stückweise

Zusätzliche Informationen für die Beurteilung, ob alle Bauteile vorhanden und richtig verarbeitet sind, lassen sich im kleinen FoV nur erschwert einblenden.

Die Nadel im Heuhaufen

Ein bestimmtes Bauteil gezielt auf der Leiterplatte zu finden, wird zur Geduldsprobe.

Das Mikroskop für die gesamte Leiterplatte ..

Die Lösung kann nur ein Mikroskop sein, dessen Field of View die gesamte Leiterplatte umfasst. Ein solches Mikroskop haben wir in jahrelanger Arbeit im praxisnahen Einsatz entwickelt: EFA Picture erreicht bis zu 5.000 dpi – das entspricht einer Punktbreite von ca. 5 µm.

Überzeugen Sie sich selbst

Alle Ausschnitte stammen aus Aufnahmen, die jeweils vom gesamten BananaPi-M2-Berry-Board (ca. 85 × 56 mm) angefertigt wurden.

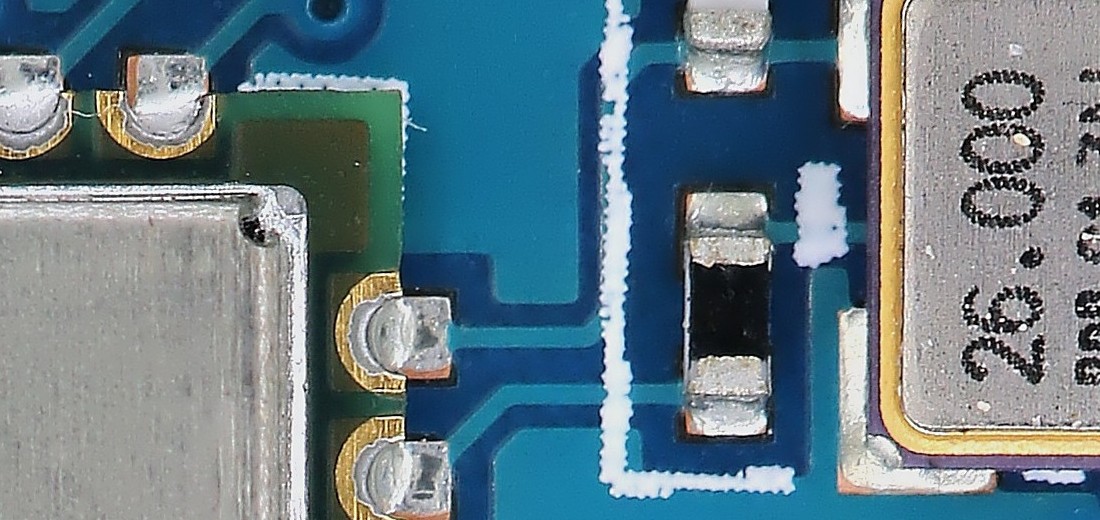

Ausschnitt der Gesamtaufnahme bei 4100 dpi: Anschlüsse eines Moduls und Quarz 26.000 1500 dpi4100 dpi
Dasselbe Detail in derselben Vergrößerung – links bei 1500 dpi, rechts bei 4100 dpi. Ziehen Sie die Trennlinie.

Ausschnitt einer LED im direkten Vergleich

LED bei 1500 dpi
1500 dpi
LED bei 2600 dpi
2600 dpi
LED bei 4100 dpi
4100 dpi

Dieselbe LED in drei Auflösungen, jeweils in Originalgröße: Je höher die Auflösung, desto mehr Bildpunkte zeigen dasselbe Bauteil.

Gesamtaufnahmen zum Download ..

Im Kundenbereich laden Sie die mikroskopischen Gesamtaufnahmen des BananaPi-M2-Berry-Boards in drei Auflösungen herunter – und zoomen selbst hinein.

1500, 2600 und 4100 dpi (5,1 / 10,8 / 23,4 MB) – JPEG-Dateien der ganzen Leiterplatte (ca. 85 × 56 mm), aufgenommen mit EFA Picture Desktop. Noch kein Zugang? Jetzt registrieren →
